近两年来，手机等电子产品发展迅猛，充电协议也呈现多样化的趋势，同时在USBPD的助力下，Type-C接口在短短两年的时间内就已经基本占据了市场的主导地位，就连蓝绿两大厂商都在今年分别发布了带USB-C接口的手机，而也有不少品牌已经开始将USB-C接口导入中低端设备。

USB-C设备的基数稳步增加，加上市场原有的非USB-C设备，让多接口类型的充电器成了热门的充电配件，使用方便、收纳也方便。近期充电头网拿到一款三口USBPD充电器，品牌为新斯宝，在此前的评测体验中，各方面性能都很不错，那今天就为大家带来的是这款充电器的拆解。

一、新斯宝三口USBPD充电器外观

这款充电器为白色，常见的长方体造型，外壳采用了PC材质，并大部分面积经过了亮面处理。

充电器的正面印有新斯宝的标识：XinSPower，左侧是三个输出接口，右侧是美规插脚。新斯宝是业内知名的充电器代工厂，该工厂有多种产品系列，上百种不同的款式，多条产品生产线，与全球各大知名品牌有着密切的合作关系。

充电器的插脚采用了可收纳设计，跟普通不可收纳的插脚设计相比，占用的体积会更小，更方便携带。

输出接口方面，采用了两个USB-A加一个USBType-C的组合方式，上方是两个USB-A（smart）接口，下方是USBType-C接口，基本上可以适配市面上所有的数据线。

并且三口可以同时分别给三台设备进行充电。

相关参数在充电器的底部。该充电器的型号是P301，输入支持全球电压；两个USB-A口支持最大5V/2.4A输出，USBType-C口支持5V/3A、9V/2A、12V/1.5A输出看，总输出功率达30W。另外，该充电器通过了UL认证、FCC认证并符合VI能效标准。

厚度方面，跟一元硬币的直径一样。

使用ChargerLABPOWER-ZKT001测试表与充电器的Type-C口连接，测得该接口支持协议，并且有5V/3A、9V/2A、12V/1.5A三个输出档位。

除了USBPD协议，该接口还支持USB-DCP5V/1.5A、、这三种协议。

USB-A口输出支持和USB-DCP5V/1.5A两种协议。

USB-A口给iPhone7充电，测得USB-A口的电压为5.03V，电流为1.01A，功率为5.10W。

给iPadAir充电时，电压为5.13V，电流为2.18A，功率为11.24W。

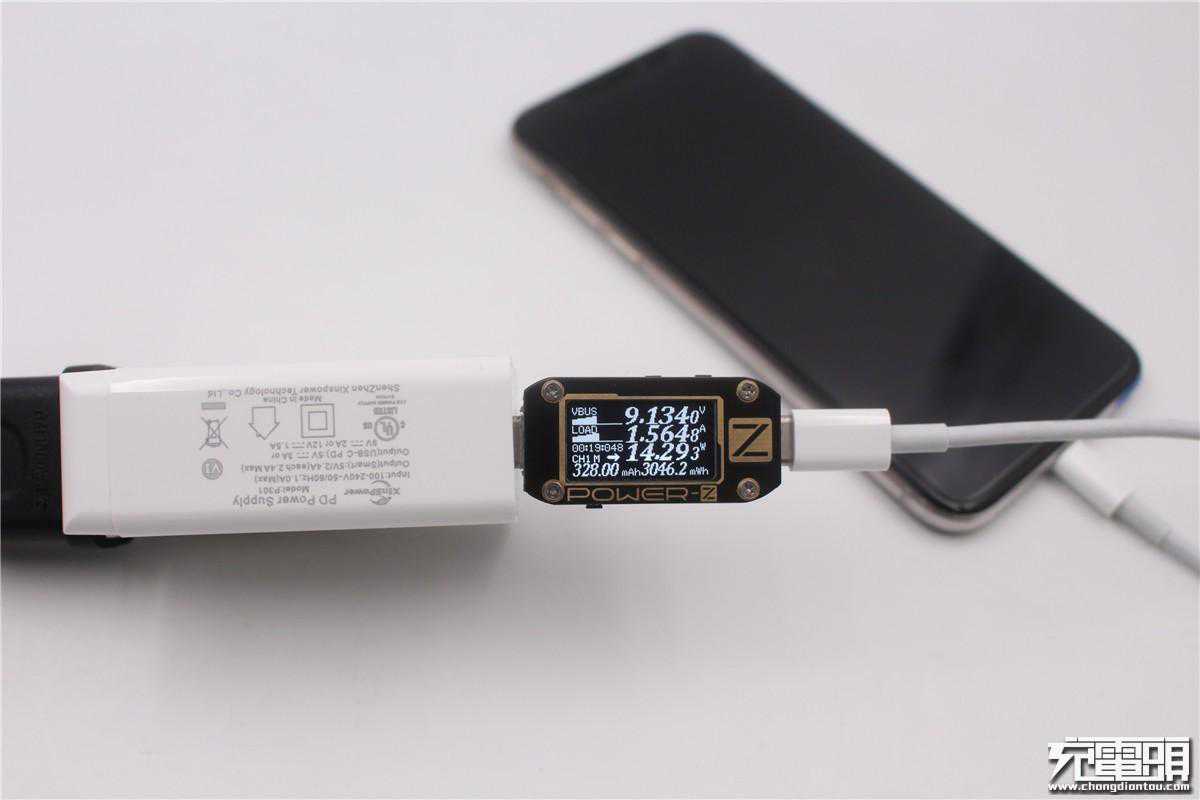

USB-C口给iPhoneX手机充电时，电压为9.13V，电流为1.56A，功率为14.29W。

二、新斯宝三口USBPD充电器拆解

首先撬开充电器外壳。

抽出内部PCB板。

PCB板正面变压器上覆盖很大一块散热片。

背面为电源主控、整流桥、MOS管等器件。

高压侧，可以看到四颗电解电容，热敏电阻、X电容，共模电感和保险丝，并使用胶水固定。

采用线缆连接插脚和PCB板，线缆焊点饱满，接触良好。

侧面看到一颗Y电容，用于两个USB-A输出接口防干扰。

PCB板另外一面，USB-C口焊接在小块PCB板上。

拆掉散热片，可以看到这款充电器使用了两个变压器，两路独立输出，互不干扰。很大一块铜质散热片，保证优良的散热性能。

输出端配置5颗固态电容。两颗16V470μF电容负责USB-C口滤波，另外三颗负责USB-A输出滤波，规格6.3V330μF。

输入端配备5颗Acon中元的电解电容。

其中四颗大体积的规格400V15μF。小体积的规格为50V10μF。

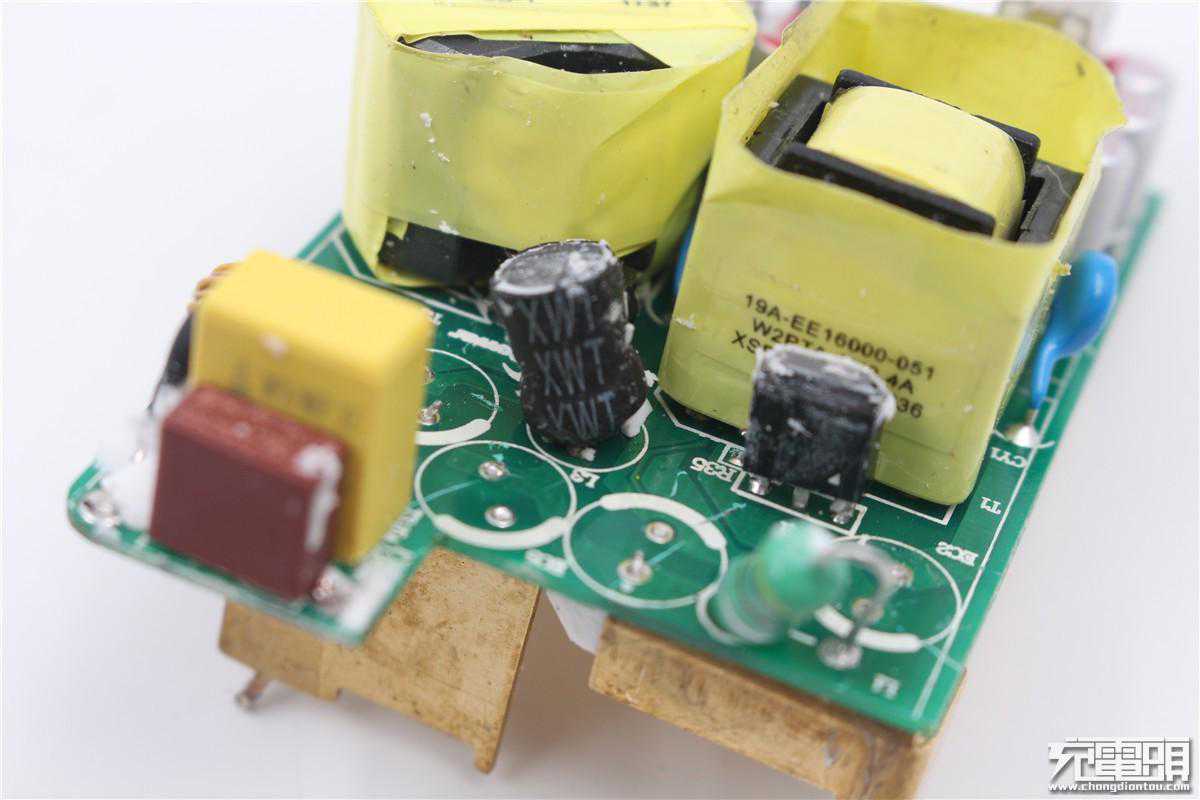

拆掉输入端电容之后，可以看到一颗初级主开关管，负责USB-A双口这一路输出。

USB-A口这一路的初级主开关管，4N60C。

拆掉USB-C输出这一路变压器，暗藏一颗蓝色Y电容，负责消除USB-C口输出干扰。

另外还有一颗MOS管。

MOS管丝印10R12B1808K2F，Type-C口输出同步整流，由PI控制器控制。

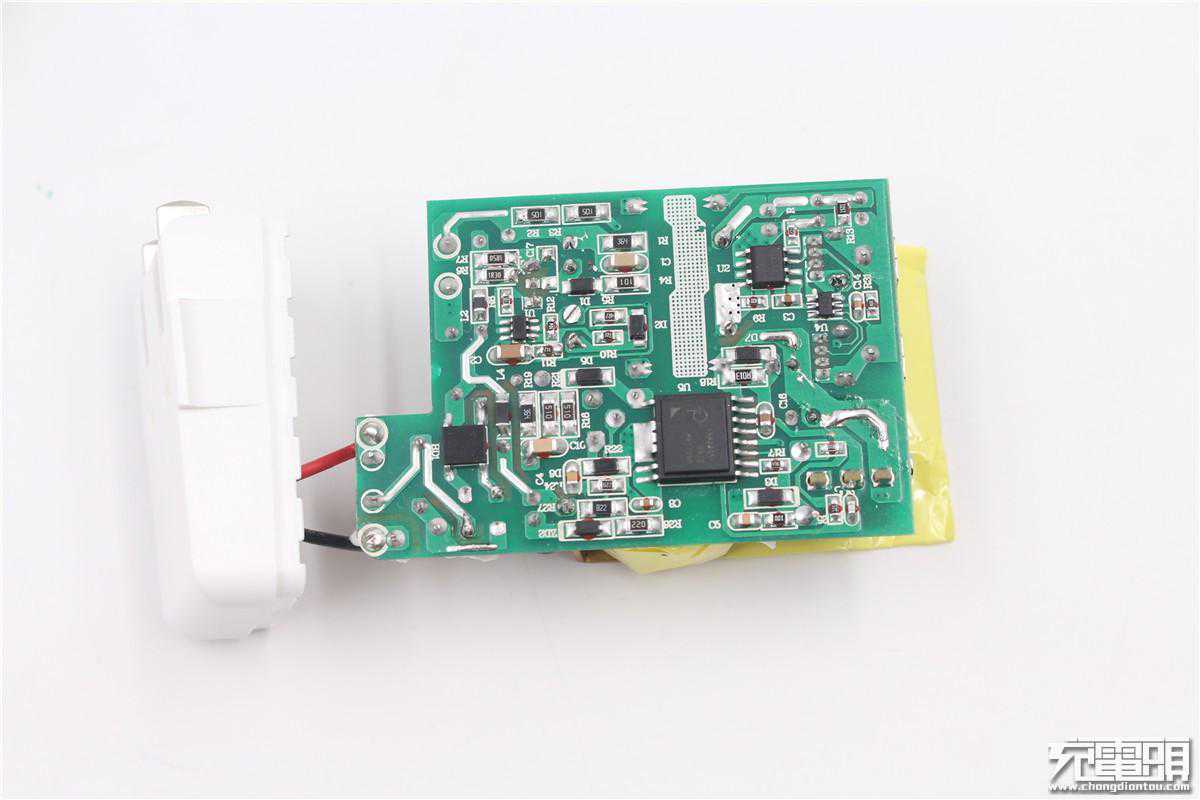

PCB板背面一览。

靠近输入端为ABS210整流桥。

背面最大的主控芯片为PI方案，丝印INN2215K，负责USB-C口这一路输出的电源管理。

USBPD协议小板正面，有一颗输出MOS管。

威兆半导体Vs3508AE，作为Type-C输出口的VBus开关。

USBPD协议小板背面，为PD协议芯片。

PD协议芯片来自Weltr伟诠WT6632F，同时支持和协议。

伟诠WT6632F是一种高度集成的USBPD控制器，它支持规范，支持宽操作电压范围从3V到30V，为USB类型的面向下游的端口(源)充电应用程序(如旅行适配器、充电器和电源库)设计。WT6632F通过集成USBPD基带物理、类型C检测、分流调节器、电压和电流监测器以及阻塞MOSFET的控制电路,以及一个8位的MCU来最小化外部组件，从而允许小的形式因素和低的BOM成本。

UBS-A口PWM芯片，丝印560151142CP。

USB-A口协议芯片，丝印76132390，支持智能识别。

昂宝OB2001ZCP同步整流芯片，内置同步整流MOS和同步整流控制器。

拆解完毕，全部物件一览。

充电头网拆解总结

新斯宝三口USBPD充电器内部采用的是两路独立输出方案,18WType-C输出，12WUSB-A输出，互不干扰。所以我们在使用USB-C口对设备进行快充时，USB-A口同样能够达到12W输出功率，这是充电具备最大30W输出功率的保障。同时，为了满足大功率出输的散热需求，充电器内部使用了很大一块铜质散热片。

充电器的USB-C口输出采用了PI公司的INN2215K主控芯片，集成度高，节约PCB空间；并使用伟诠WT6632F作为协议芯片来实现USBPD、协议，输出均采用固态电容，可以降低输出纹波，用料相当扎实。
